等离子处理PCB电路板

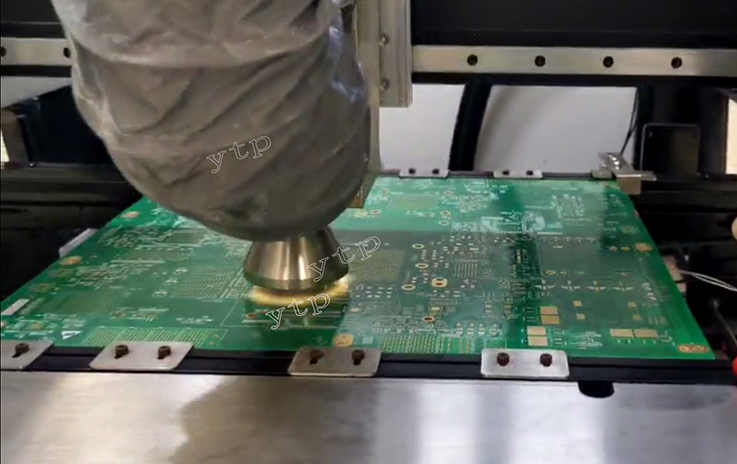

处理PCB - 副本.jpg

PCB制造商用等离子处理来去除污物和带走钻孔中的绝缘物。等离子工艺的引入是对这些工艺的一种革新。低温等离子技术不仅可以实现高洁净度的清洁要求,而且处理过程还是彻底的无电势过程,即在等离子处理过程中,不会在电路板上形成电势差而造成放电。在引线接合工艺中,使用耀天等离子技术,可以非常高效地预处理一些敏感易损的零部件,比如硅晶片、LCD显示器,或者集成电路(IC)等,并且不会对这些制品有任何的损伤。等离子清洗过的IC可显著提高焊线邦定强度,减少电路故障的可能性;溢出的树脂、残余的感光阻剂、溶液残渣及其他有机污染物暴露于等离子体区域中,短时间内就能清除
